Líkön og gerðir SMC strokka, svo og grunnuppbyggingarskýringar SMC strokka
Líkönin og gerðir SMC strokka
1. Flokkaðu eftir falli
Ofur-lítil: SMC CJ2 röð, með lágmarks þvermál strokka 2,5 mm
Nálargerð: SMC CJP2 röð, með strokkþvermál 6mm, 10mm og 15mm
Staðlaðar tegundir: SMC CJ2 röð, CM2 röð, CA2 röð, MB1, MB röð, CS2, CS1 röð
Evrópskar staðlagerðir: SMC C55, C85, C95, CP95
Ókeypis-uppsetningargerð: SMC CU, CUJ röð
Þunn gerð: SMC CQ2, CQS röð
Létt tegund: SMC CG1 röð
Sporöskjulaga stimpla gerð: SMC MU röð
Gerð læsingar: SMC CL, CN röð
Gerð lokalás: SMC CB röð
Pneumatic renniborð: SMC MX röð
Gerð rennibúnaðar: SMC CXW röð
Tvöföld gerð: SMC CXS röð
Vélrænir stangarlausir strokkar: SMC MY1, MY3 röð
Segulstangalausir strokkar: SMC CY1, CY3 röð
Þunn gerð með stýristöng: SMC MGP, MGQ röð
Gerð stýristanga: SMC MGG, MGC röð
Stöðvunargerð: SMC RS röð
Snúningsklemma gerð: SMC MK röð
2. Flokkað eftir stærð:
Með flokkun strokkaþvermáls eru strokka með þvermál minna en 10 mm almennt kallaðir örhólkar, þeir sem eru með þvermál 10 til 25 mm eru kallaðir litlir strokka, þeir sem eru með þvermál 32 til 100 mm eru kallaðir miðlungs strokka og þeir sem eru með þvermál stærri en 100 mm eru kallaðir stórir hólkar.
3. Flokkað eftir uppsetningaraðferð:
Grunngerð uppsetningar: Uppsetning fer fram með því að nota þræðina eða í gegnum göt á strokkablokkinni osfrv
Fótagerð: Uppsetning fer fram í L lögun
Gerð flans: Uppsetning fer fram í gegnum flansa, þar með talið uppsetningu stangarhliðar flans og uppsetning stangarlausrar hliðarflans
Gerð eyrnalokka: Það er sett upp í gegnum eyrnalokka, það getur náð sveiflu í strokknum og er skipt í staka eyrnalokka, tvöfalda eyrnalokka og eins-eyrnalokka.
Gerð eyrnaskafts: Hægt er að setja það í gegnum eyrnaskaft til að ná sveiflu hólksins. Það skiptist í stangalausa hliðareyrnaskaft, stangarhliðareyraskaft og miðeyraskaft.
4. Flokkað eftir stuðpúðaaðferð:
Enginn biðminni, púði, loftpúði og vökvabiðminni (fyrir háhraða)
5. Flokkað eftir smuraðferð:
Það má skipta því í olíu-gashylki og ekki-olíu-gashylki.
6. Flokkun eftir staðsetningargreiningaraðferð:
Takmörkunarrofar, segulrofar.
7. Flokkað eftir akstursstillingu:
Einvirkir-virkandi strokkar og tvöfaldir-virkandi strokkar.
Grunnuppbyggingarmynd af SMC strokknum
Vegna mismunandi tilganga strokkanotkunar er uppbygging strokka einnig fjölbreytt, en sá sem er mest notaður er ein-tvívirkur-stöng. Eftirfarandi tekur eins-tvívirka-stöngina sem dæmi til að sýna grunnbyggingu strokksins.
Líkön og gerðir SMC strokka, svo og grunnuppbyggingarskýringar SMC strokka

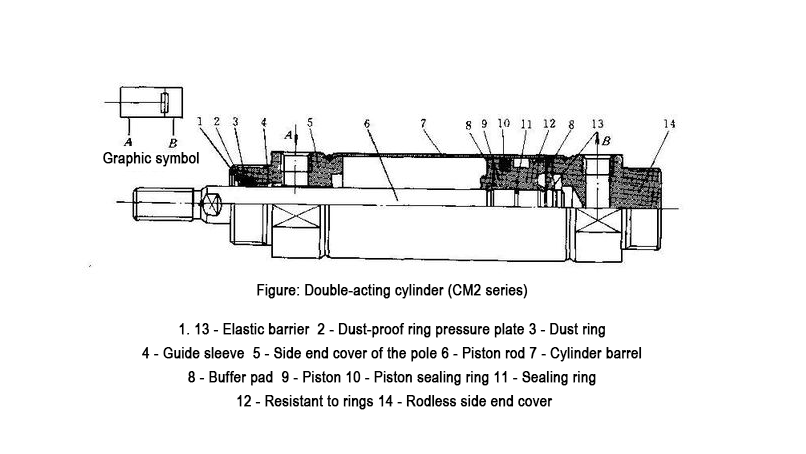

Myndin hér að ofan sýnir uppbyggingarreglumynd SMC CM2 röð tvöfalda-virkandi strokksins, sem samanstendur af strokkhólknum, endalokinu, stimplinum, stimplastönginni og innsigli - þetta eru líka fimm aðalhlutarnir sem mynda strokkinn!
Innra þvermál hólksins táknar stærð úttakskrafts hólksins. Stimpillinn ætti að renna mjúklega fram og til baka í hólknum og yfirborðsgrófleiki innra yfirborðs hólksins ætti að ná Ra0,8 μm. Fyrir stálpípuhólkinn ætti innra yfirborðið einnig að vera húðað með hörðu krómi til að draga úr núningsþol og sliti og koma í veg fyrir ryð. Efnið í strokkhólknum er ekki aðeins há-styrkur kolefnisstálpípa, heldur einnig há- ál og eir. Litlir strokkar eru úr ryðfríu stáli rörum. Fyrir strokka með segulrofa eða þá sem eru notaðir í -tæringarþolnu umhverfi, ættu strokkhólkarnir að vera úr efnum eins og ryðfríu stáli, ál eða eir.
SMC strokka stimpillinn notar samsettan þéttihring til að ná tvíátta þéttingu. Stimpillinn og stimpilstöngin eru tengd með hnoð, án þess að þurfa hnetur.
Lokahlífin er búin inntaks- og útblástursportum og fyrir olíu er stuðpúðibúnaður einnig inni í endalokinu. Hliðarendahlíf stangarinnar er búin þéttihring og rykþéttum -hring til að koma í veg fyrir loftleka frá stimpilstönginni og til að koma í veg fyrir að ytra ryk komist inn í strokkinn. Stýrihylki er á hliðarendaloki stöngarinnar til að bæta leiðarnákvæmni strokksins, bera lítið hliðarálag á stimpilstöngina, draga úr beygju niður þegar stimpilstöngin nær út og lengja endingartíma strokksins. Stýrihulsur eru venjulega gerðar úr hertu olíu- gegndreyptum málmblöndur eða framhallandi- koparsteypu. Áður fyrr voru endalokin oftast úr sveigjanlegu steypujárni. Nú, til að draga úr þyngd og koma í veg fyrir ryð, er álsteypa- oft notuð. Sumir örhólkar eru úr kopar.
Stimpillinn er þrýstings-burðarhlutinn í strokknum. Til að koma í veg fyrir gasleka á milli vinstri og hægri hólfa stimpilsins er stimplaþéttihringur með. Slitþolnu -hringirnir á stimplinum geta aukið stýringu strokksins, dregið úr sliti stimpilþéttihringsins og dregið úr núningsviðnáminu. Slitþolnir-hringir eru gerðir úr efnum eins og pólýúretani, pólýtetraflúoretýleni og efni-styrktu gerviplastefni. Breidd stimpla er ákvörðuð af stærð þéttihringsins og nauðsynlegri lengd rennihluta. Rennihlutinn er of stuttur, sem getur auðveldlega valdið snemmbúnum sliti og stíflum. Efnin sem almennt eru notuð í stimpla eru ál og steypujárn. Fyrir litla strokka eru stimplarnir úr kopar.
Stimpillstangurinn er mikilvægasti-krafturinn í strokknum. Venjulega er mikið-kolefnisstál notað, með yfirborð þess meðhöndlað með harðri krómhúðun, eða ryðfrítt stál er notað til að koma í veg fyrir tæringu og auka slitþol þéttihringsins.
Lokun íhluta í snúnings- eða gagnkvæmri hreyfingu er kölluð kraftmikil þétting og þétting kyrrstæðra hluta er kölluð kyrrstöðuþétting.
Helstu tengiaðferðirnar á milli hólksins og endaloksins eru sem hér segir:
Samþætt gerð: Hylkið og önnur endalokið eru gerðir í eitt stykki með smíðaferli, en hin endalokið er fest við hólkinn með hnoðum eða með festihring. Notað fyrir örhólka og litla strokka.
Hnoðgerð: Róp eru opnuð á endalokinu og tveir endar hólksins eru hnoðaðir inn í raufar endaloksins til að mynda óaðskiljanlegan hluta. Notað fyrir meðalstóra og litla-strokka.
Tegund snittari: Hylkið og endalokið eru með tengiþræði til að tengja þá saman. Notað fyrir meðalstóra og litla-strokka.
Tegund flans: Flansar eru bæði á hólknum og endalokinu sem eru tengdir saman með boltum. Meðalstórir og litlir-hólkar til að spara pláss-.
Tegund dráttarstanga: Fjórar dráttarstangir eru notaðar til að klemma saman endalokin tvö og hólkinn og það er þéttihringur á milli endalokanna og hólksins. Það er notað til að mynda meðalstóra og stóra-hólka sem eru hvorki of langir né of stuttir.
Hér að ofan eru gerðir og gerðir af SMC strokkum, grunnuppbyggingarskýringar af SMC strokkum, og til að fá frekari upplýsingar um tengdar upplýsingar er að finna áhttps://www.joosungauto.com/.
